FILE TÍNH TOÁN HÚT KHÓI – TĂNG ÁP HÀNH LANG & BUỒNG THANG
Chuẩn BS 5588 – ASHRAE – Áp dụng thực tế tại Việt Nam

Đây là file Excel tính toán chi tiết, sử dụng trực tiếp cho:

Hồ sơ thiết kế phòng cháy chữa cháy
Hồ sơ thẩm duyệt, thẩm định
Kiểm tra nhanh lưu lượng, tiết diện, lựa chọn quạt và miệng gió

Không phải file tham khảo chung chung.
Đây là file đã được thiết lập sẵn công thức, logic tính toán và bảng kiểm soát.

FILE NÀY GIẢI QUYẾT NHỮNG GÌ?

Nếu bạn từng:

Tranh luận với thẩm duyệt vì lưu lượng tăng áp
Lúng túng khi lựa chọn quạt, ống gió, miệng gió
Không chắc cách tính rò rỉ không khí qua cửa
Mỗi công trình lại phải lập bảng tính lại từ đầu

File này được xây dựng để giải quyết triệt để các vấn đề trên.

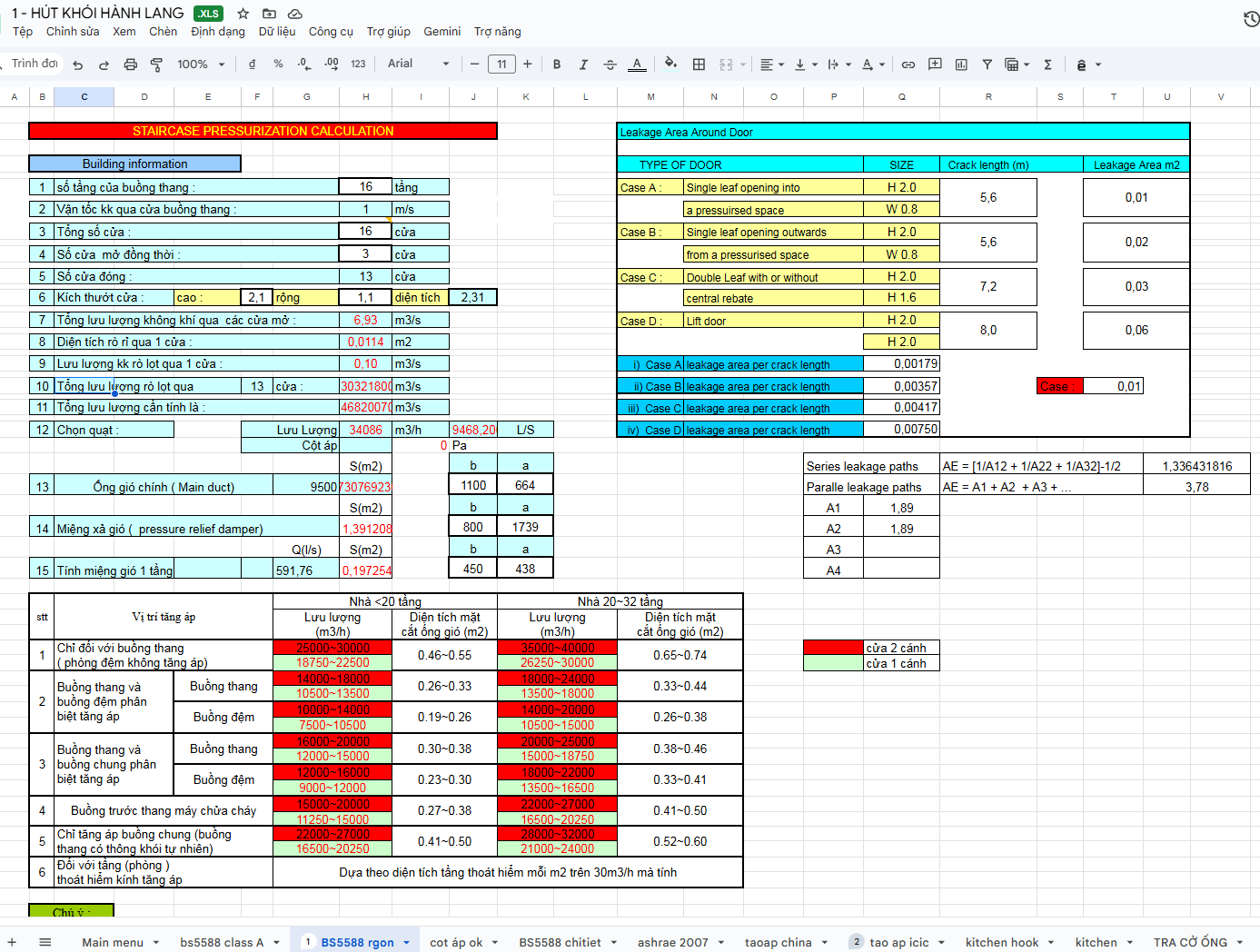

NỘI DUNG TÍNH TOÁN CÓ TRONG FILE

Thông tin công trình (Building information)
Bao gồm:

Số tầng buồng thang
Vận tốc không khí qua cửa
Tổng số cửa và số cửa mở đồng thời
Kích thước cửa (cao, rộng, diện tích)

Tự động tính toán:

Lưu lượng không khí qua cửa mở
Lưu lượng rò rỉ qua cửa đóng
Tổng lưu lượng cần cấp cho hệ thống

Tính rò rỉ không khí qua cửa (Leakage area)
File đã tích hợp sẵn các trường hợp tiêu chuẩn:

Cửa một cánh mở vào
Cửa một cánh mở ra
Cửa hai cánh có hoặc không có nẹp giữa
Cửa thang máy

Có sẵn:

Chiều dài khe hở
Diện tích rò rỉ theo crack length
So sánh các trường hợp Case A, B, C, D

Người dùng không cần nhớ công thức và không cần ước lượng thủ công.

Tính toán đường rò song song và nối tiếp
Bao gồm:

Các đường rò nối tiếp
Các đường rò song song
Công thức đã được thiết lập sẵn

Kết quả cho ra diện tích rò tương đương (AE).
Đây là phần thường gây sai sót trong nhiều hồ sơ và đã được file xử lý sẵn.

Lựa chọn quạt, ống gió và miệng gió
File tự động xác định:

Lưu lượng theo m³/h và L/s
Tiết diện ống gió chính
Kích thước ống chữ nhật (a × b)
Miệng xả áp (pressure relief damper)
Miệng gió cho từng tầng

Có thể sử dụng trực tiếp cho:

Bóc tách thiết bị
Ghi chú trên bản vẽ
Thuyết minh kỹ thuật

Bảng so sánh theo số tầng công trình
File có sẵn bảng tham chiếu cho:

Nhà dưới 20 tầng
Nhà từ 20 đến 32 tầng

Các phương án tăng áp:

Chỉ tăng áp buồng thang
Buồng thang kết hợp buồng đệm
Buồng thang kết hợp buồng chung
Khu vực trước thang máy chữa cháy

Chỉ cần nhìn bảng là có thể đánh giá nhanh lưu lượng và tiết diện đã hợp lý hay chưa.

FILE NÀY PHÙ HỢP VỚI AI?

Kỹ sư phòng cháy chữa cháy
Người lập hồ sơ thẩm duyệt, thẩm định
Đơn vị thiết kế M&E, HVAC
Người cần file tính nhanh, chính xác và dễ kiểm soát

Không phù hợp với:

Người chỉ học cho biết
Người không quen đọc bảng tính kỹ thuật
Người không làm hồ sơ thực tế

GIÁ TRỊ LỚN NHẤT CỦA FILE

Không phải lập lại bảng tính từ đầu cho mỗi công trình
Không phụ thuộc vào kinh nghiệm truyền miệng
Có cơ sở rõ ràng để giải trình và bảo vệ phương án
Tiết kiệm đáng kể thời gian cho mỗi bộ hồ sơ

Đây là dạng file mà khi đã có trong tay, các công trình tương tự sau này chỉ cần sao chép và điều chỉnh số liệu.

TẢI FILE TẠI ĐÂY

Giáo trình AutoCad cơ bản.pdf

Thời gian đếm ngược sau khi bấm TẢI VỀ? Click để xem

Miễn trừ trách nhiệm:
Tài liệu và file tính toán này chỉ mang tính chất tham khảo, hỗ trợ kỹ thuật. Người sử dụng có trách nhiệm tự kiểm tra, hiệu chỉnh và chịu trách nhiệm đối với việc áp dụng vào từng công trình cụ thể theo quy chuẩn, tiêu chuẩn và quy định hiện hành.
