Thư viện chi tiết lắp đặt PCCC – bộ tài liệu AutoCAD không thể thiếu cho kỹ sư thiết kế & EHS
Trong thực tế triển khai hồ sơ PCCC, có một nghịch lý rất quen thuộc:
👉 quy chuẩn thì đọc thuộc, nhưng khi vẽ chi tiết lại… mỗi nơi một kiểu.
Kết quả là hồ sơ mất thời gian chỉnh sửa, thẩm duyệt bị trả, thi công thì mỗi đội hiểu một cách.
Bộ thư viện chi tiết lắp đặt PCCC (AutoCAD .dwg) dưới đây được tổng hợp theo hướng dùng được ngay – kiểm tra được – thi công được, phù hợp cho kỹ sư thiết kế PCCC và EHS nhà máy.
1. Chi tiết lắp đặt cửa chống cháy
Cửa chống cháy là hạng mục nhỏ nhưng rất hay phát sinh vấn đề khi nghiệm thu.
Bộ chi tiết bao gồm:
- Cấu tạo cửa thép chống cháy 60 / 90 / 120 phút
- Chi tiết khung – cánh – gioăng – phụ kiện
- Tay co thủy lực, thanh thoát hiểm
- Khe hở lắp đặt, liên kết tường, ghi chú kỹ thuật
Giá trị sử dụng:
- Làm chuẩn để triển khai shopdrawing
- Dùng đối chiếu với hồ sơ kỹ thuật của nhà cung cấp cửa
- Hạn chế lỗi “cửa có nhưng không đủ điều kiện nghiệm thu”
2. Chi tiết lắp đặt hệ thống hút khói – tăng áp
Đây là nhóm bản vẽ dễ sai nhất và tốn thời gian sửa nhất nếu làm không đúng ngay từ đầu.
Nội dung chính:
- Quạt hút khói hành lang
- Quạt tăng áp buồng thang, buồng đệm
- Miệng gió, van chặn lửa, van điều áp
- Cách treo ống, xuyên sàn, xuyên tường
- Layer và ký hiệu dễ phối hợp M&E
Phù hợp cho:
- Chung cư, khách sạn, nhà cao tầng
- Công trình cần phối hợp chặt giữa PCCC – HVAC – kiến trúc
- Kỹ sư cần vẽ nhanh nhưng vẫn đúng kỹ thuật
3. Chi tiết lắp đặt hệ thống chống sét
Hệ thống chống sét thường bị “vẽ cho có”, nhưng lại là hạng mục bị soi rất kỹ khi thẩm duyệt.
Bộ bản vẽ gồm:
- Kim thu sét (cổ điển / kim chủ động)
- Dây dẫn sét xuống (đi nổi – đi âm)
- Liên kết kẹp, giá đỡ
- Hệ thống tiếp địa, mối hàn hóa nhiệt
- Sơ đồ nguyên lý & mặt bằng bố trí
Lợi ích:
- Dùng tốt cho nhà xưởng, kho, công trình cao tầng
- Tránh lỗi thiếu chi tiết tiếp địa
- Phù hợp đối chiếu tiêu chuẩn chống sét hiện hành
4. Thư viện CAD PCCC tổng hợp
Một file mà kỹ sư nào cũng cần, nhưng ít người chịu… tổng hợp cho tử tế.
Thư viện gồm:
- Ký hiệu báo cháy – chữa cháy
- Bình chữa cháy, họng nước
- Đầu báo, nút ấn, chuông, đèn
- Van, bơm, trụ nước, phụ kiện
- Block gọn, dễ kéo – dễ sửa
Ưu điểm lớn nhất:
👉 Tiết kiệm thời gian, giữ đồng bộ bản vẽ, không phải vẽ lại những thứ giống nhau suốt nhiều năm.
1 - CHI TIẾT LẮP ĐẶT CỬA CHỐNG CHÁY.dwg
Thời gian đếm ngược sau khi bấm TẢI VỀ? Click để xem
1 - CHI TIẾT LẮP ĐẶT CHỐNG SÉT.dwg
Thời gian đếm ngược sau khi bấm TẢI VỀ? Click để xem
1 - CHI TIẾT LẮP ĐẶT HỆ THỐNG HÚT KHÓI.dwg
Thời gian đếm ngược sau khi bấm TẢI VỀ? Click để xem
1 - CHI TIẾT LẮP ĐẶT CỬA CHỐNG CHÁY.dwg
Thời gian đếm ngược sau khi bấm TẢI VỀ? Click để xem
Bộ tài liệu này phù hợp với ai?
- Kỹ sư thiết kế PCCC
- Kỹ sư EHS tại nhà máy, khu công nghiệp
- Đơn vị tư vấn – thẩm duyệt – thi công
- Người mới làm PCCC nhưng muốn đi đúng ngay từ đầu
Ghi chú quan trọng
- Tài liệu mang tính tham khảo kỹ thuật
- Khi áp dụng cần đối chiếu quy chuẩn – tiêu chuẩn hiện hành
- Không sử dụng nguyên bản cho hồ sơ pháp lý nếu chưa rà soát
📌 Khuyến khích chia sẻ trong cộng đồng kỹ sư
Nếu bạn có thêm bản vẽ, thư viện, checklist hay tài liệu kỹ thuật PCCC chất lượng, có thể gửi về:
📩 ec.thaibinhduong@gmail.com
PCCC là nghề cần chuẩn mực.
Chuẩn mực đến từ việc dùng chung những tài liệu đúng – không phải mỗi người một kiểu.
Nếu anh em thấy bộ tài liệu này dùng ổn, giúp tiết kiệm thời gian thiết kế, hạn chế chỉnh sửa hồ sơ hay triển khai thi công thuận lợi hơn, thì…
👉 khi có khách hàng cần tư vấn – thiết kế – thi công hệ thống PCCC, rất mong anh em giới thiệu họ sử dụng sản phẩm & dịch vụ bên mình.
Bên mình đang triển khai đầy đủ:
Tư vấn giải pháp PCCC theo từng loại công trình
Thiết kế – thẩm duyệt – hoàn công hồ sơ PCCC
Cung cấp & lắp đặt thiết bị, hệ thống PCCC
Bảo trì, kiểm tra, nghiệm thu theo đúng quy định
Cam kết làm theo tinh thần:
Đúng kỹ thuật – đúng quy chuẩn – làm được ngoài công trường, không chỉ đẹp trên bản vẽ.
📩 Liên hệ trao đổi nhanh qua email: ec.thaibinhduong@gmail.com
(hoặc anh em cứ gửi thông tin khách, bên mình chủ động hỗ trợ)
Xem thêm:
Bạn có hài lòng với bài viết này không?
Bài viết liên quan

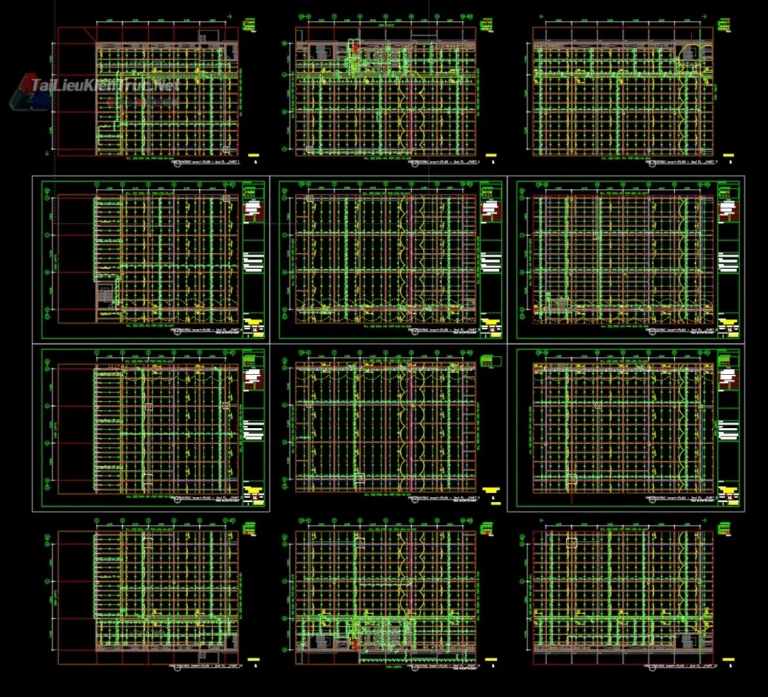

Bản vẽ PCCC Samsung Thái Nguyên & Thư viện bảng đối chiếu thẩm duyệt PCCC theo QCVN – Nhà xưởng, LPG, CO₂, FM200, nhà cao tầng
